Блоки ТЭНов

Основное назначение

Блоки ТЭНов используются для нагрева воды, масла, растворов кислот и щелочей в промышленных и бытовых водонагревателях, установках, парогенераторах и котлах.

Устройство и принцип работы

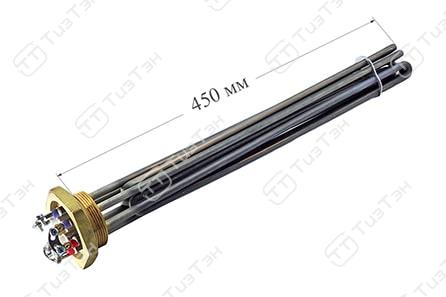

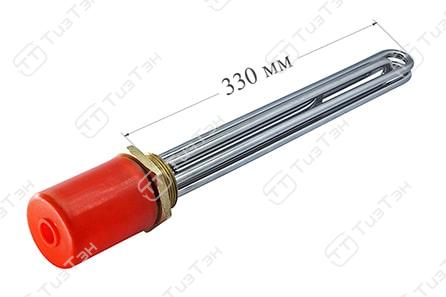

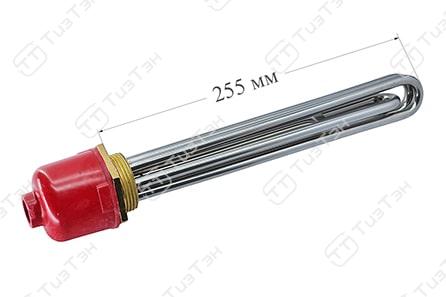

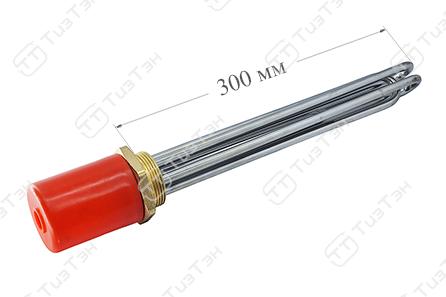

Блок ТЭНов состоит из одного или нескольких ТЭНов, концы последних герметично закреплены в резьбовом или прижимном фланце путём обжатия. Прижимной фланец представляет собой круглый металлический диск. Для крепления блока на прижимном фланце, в последнем присутствуют несколько сквозных отверстий. Резьбовой фланец состоит из резьбовой части и шестигранника под ключ. Подключение ТЭНов блока к электрической сети происходит через контактную группу, которая представляет собой резьбовые шпильки или плоские контакты с резьбовыми отверстиями.

Принцип работы блока заключается в преобразовании электрической энергии в тепловую. Каждый ТЭН блока представляет собой металличискую трубку, внутри которой по центру проложена нихромовая токопроводящая спираль с высокоим оммическим сопротивлением. В результате подачи электрического тока на нихромовую спираль, последняя нагревается до высокой температуры, после чего тепловая энергия передаётся на периклаз (диэлектрик, хорошо проводящий тепло, он заполняет всё пространство внутри ТЭНа между нихромовой спиралью и оболочкой ТЭНа), затем тепловая энергия передаётся на металличискую оболочку ТЭНа, последняя, в свою очередь, нагревает жидкость, в которой находится блок.

Меры безопасности

• Установку нагревателя должен произвонить специалист. Перед установкой необходимо проверить сопротивление изоляции каждого блока, оно должно составлять не менее 0,5 МОм в холодном состоянии.
• Блоки ТЭНов разрешается использовать в помещениях без повышенной опасности, в условиях умеренного климата, категории размещения 3(УЗ) по ГОСТ 15150-69.
• Нагреватели должны эксплуатироватся только в той среде, для которой они предназначены, в противном случае возможно существенное сокращение срока службы, в некоторых случаях возможно мгновенное перегорание ТЭНов.
• Для предотвращения поражения электрическим током, контактную группу нагревателя рекомендуется закрывать защитным колпаком.
